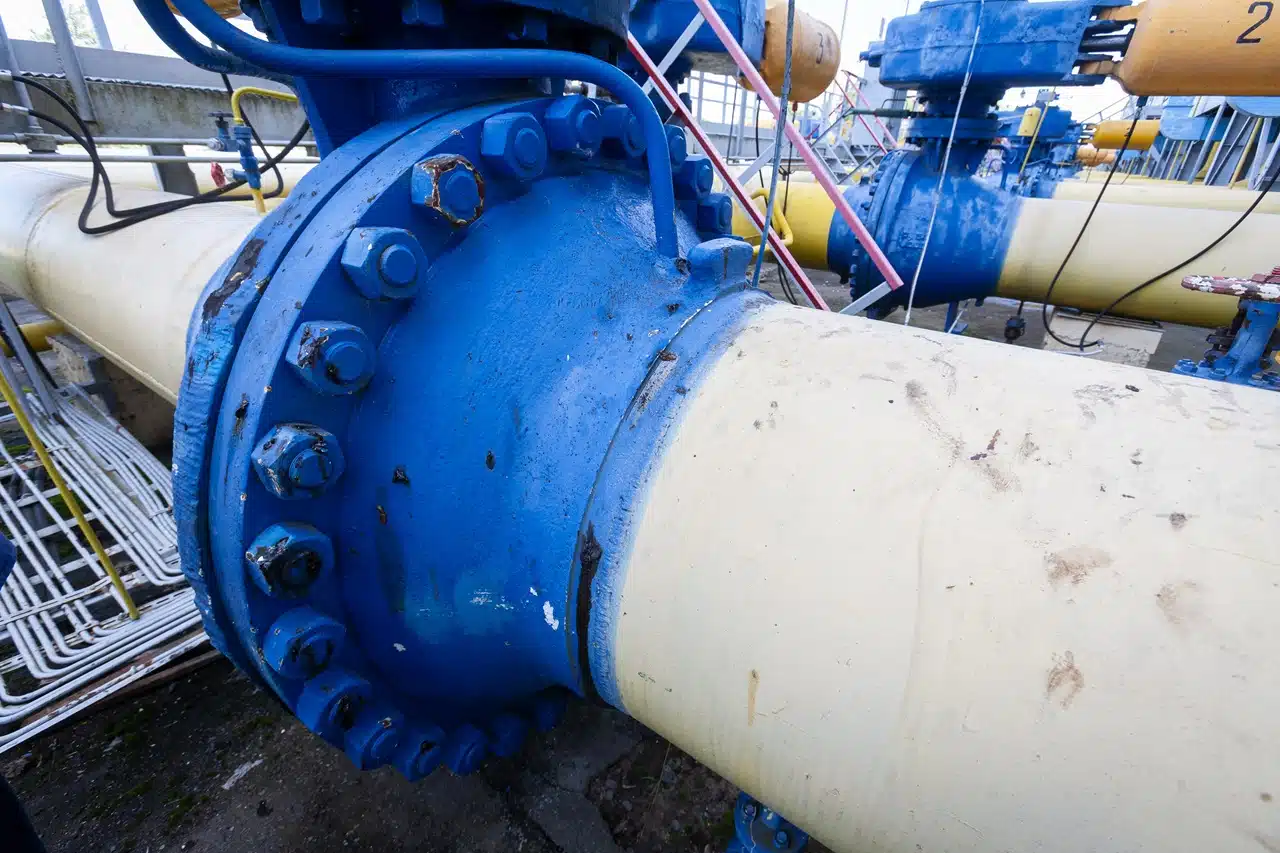

Przepustnice kołnierzowe to kluczowy element infrastruktury przemysłowej, pozwalający na efektywną regulację przepływu cieczy i gazów w systemach rurociągowych. Ich znaczenie w dzisiejszej gospodarce jest olbrzymie, ponieważ znajdują zastosowanie w niemal każdym sektorze przemysłu – od petrochemii, przez przetwarzanie wody, po przemysł farmaceutyczny. Nie tylko umożliwiają kontrolę przepływu, ale również zapewniają bezpieczeństwo realizacji wielu procesów. Omawiamy jak są zbudowane przepustnice kołnierzowe i wyjaśniamy w jaki sposób działają.
Co to jest przepustnica kołnierzowa?
Zawór, znany jako przepustnica kołnierzowa, jest kluczowym elementem systemów rurociągowych, służącym do odcinania oraz regulacji przepływu medium. Montuje się go przy użyciu kołnierzy, które są płaskimi, okrągłymi płytami z otworami na śruby, zapewniającymi mocne i hermetyczne połączenie z rurociągiem. Konstrukcja przepustnicy pozwala na obrót dysku (elementu zamykającego lub regulującego przepływ) wokół osi, co umożliwia otwieranie, zamykanie lub częściowe blokowanie przepływu medium.
Przepustnice kołnierzowe są wykorzystywane w wielu gałęziach przemysłu ze względu na ich efektywność, trwałość oraz możliwość pracy w różnych warunkach ciśnieniowych i temperaturowych.
Jak wygląda budowa przepustnicy kołnierzowej?
Wyjaśniliśmy już co to jest przepustnica kołnierzowa. Teraz warto przyjrzeć się, jak wygląda budowa tego elementu. Składa się ona z kilku kluczowych komponentów, które współpracują, aby zapewnić efektywne oraz precyzyjne sterowanie przepływem medium w rurociągach. Każdy z tych komponentów odgrywa specyficzną rolę i może być wykonany z kilku różnych materiałów, co pozwala na dostosowanie przepustnicy do konkretnych warunków eksploatacyjnych i wymagań technicznych. Poniżej przedstawiamy krótki opis tego, jak wygląda budowa przepustnicy kołnierzowej:
- Korpus – zewnętrzna obudowa zaworu, zazwyczaj wykonana z metalu. Korpus jest fundamentalną strukturą przepustnicy, odporną na uszkodzenia mechaniczne i ciśnienie.
- Dysk – ruchoma część, która obraca się wokół swojej osi, co umożliwia otwieranie i zamykanie przepustnicy. Dysk może przybierać różne kształty i być wykonany z wielu materiałów, takich jak stal nierdzewna, żeliwo, czy tworzywa sztuczne, w zależności od rodzaju przepływającego medium i warunków pracy.
- Trzpień – ten element łączy dysk z mechanizmem sterującym, takim jak ręczna dźwignia czy napęd elektryczny, umożliwiając obrót dysku i regulację przepływu.
- Uszczelka – przepustnice kołnierzowe mają materiał uszczelniający, zwykle gumowy, teflonowy lub wykonany z innego elastomeru, który zapewnia szczelność połączenia między korpusem a dyskiem, eliminując ryzyko wycieków.
- Kołnierz – metalowy element konstrukcyjny, służący do przyłączenia przepustnicy do rurociągu. Kołnierze są wyposażone w otwory na śruby lub inne elementy złączne, umożliwiające bezpieczny i stabilny montaż przepustnicy w instalacji.
Jak działa przepustnica kołnierzowa?
Tak jak na początku wyjaśnialiśmy, przepustnica kołnierzowa to zaawansowany typ zaworu, który kontroluje przepływ medium w systemach rurociągowych poprzez obrót dysku. Dysk ten, umieszczony w centralnej części zaworu, może przyjmować różne pozycje – od całkowicie otwartej do całkowicie zamkniętej, co pozwala na precyzyjne dostosowanie przepływu.
Obrót dysku jest realizowany przez wał, który łączy się z mechanizmem sterującym, takim jak dźwignia ręczna, napęd elektryczny, pneumatyczny lub hydrauliczny. W zależności od potrzeb użytkownika, przepustnice motylkowe mogą być szybko i łatwo regulowane, co jest kluczowe w aplikacjach przemysłowych, gdzie wymagana jest błyskawiczna reakcja na zmiany w procesach technologicznych.
Mechanizm działania przepustnicy kołnierzowej opiera się na prostej zasadzie obrotu. Gdy dysk jest obrócony równolegle do przepływu medium, przepustnica znajduje się w pozycji otwartej, umożliwiając swobodny przepływ płynu lub gazu przez rurociąg. Natomiast obrót dysku o 90 stopni sprawia, że zostaje on ustawiony prostopadle do przepływu, co skutecznie blokuje ruch medium – następuje wtedy zamknięcie przepustnicy. To proste, ale efektywne rozwiązanie pozwala na bardzo szybką modulację przepływu, co jest niezwykle ważne w wielu zastosowaniach przemysłowych.
Dodatkowo, opisana wcześniej budowa przepustnicy kołnierzowej zawiera uszczelki, które zapewniają szczelność połączenia między korpusem a dyskiem oraz pomiędzy samym zaworem a rurociągiem. Minimalizują one ryzyko wycieków, co jest szczególnie ważne w przemyśle chemicznym i petrochemicznym, gdzie nawet drobne awarie mogą prowadzić np. do poważnych problemów środowiskowych.
Jakie są rodzaje przepustnic kołnierzowych?
Przepustnice kołnierzowe można podzielić na kilka typów, w zależności od zastosowanych materiałów i konstrukcji:
Przepustnice elastomerowe
Przepustnice elastomerowe charakteryzują się zastosowaniem gumowych lub elastomerowych uszczelnień, które znacząco zwiększają szczelność zaworu. Są one idealne do aplikacji, gdzie wymagana jest wysoka izolacja przepływu medium. Elastomery mogą być dostosowane do pracy w różnorodnych warunkach. Najczęściej stosowane elastomery to: EPDM, NBR, FKM.
Przepustnice teflonowe
Przepustnice teflonowe wykorzystują uszczelnienia wykonane z teflonu (PTFE), które są wyjątkowo odporne na działanie chemikaliów oraz temperaturę. Teflon jest również znany ze swoich właściwości antyadhezyjnych, co sprawia, że przepustnice tego typu są doskonałe w aplikacjach wymagających czystości i ograniczenia osadzania się materiałów.
Przepustnice wysokoparametrowe 2- lub 3-mimośrodowe
Przepustnice wysokoparametrowe z dwoma mimośrodami są projektowane tak, aby dysk przesuwał się zarówno obracając się, jak i liniowo wzdłuż osi zaworu, co minimalizuje tarcie oraz zużycie uszczelki. Dzięki temu rozwiązaniu przepustnice te mają dłuższą żywotność i są bardziej odporne na częste użytkowanie. Przepustnice 3-mimośrodowe oferują jeszcze większą ochronę przed zużyciem dzięki trzem mimośrodom, które eliminują większość tarcia między dyskiem a uszczelką podczas otwierania i zamykania zaworu.
Przepustnice zwrotne klapowe
Przepustnice klapowe to prostsze konstrukcyjnie zawory, w których ruchomy element (klapa) otwiera się pod wpływem przepływu medium i zamyka pod wpływem ciężaru lub sprężyny. Są one używane głównie jako zawory zwrotne, zapobiegając cofaniu się medium.
Przepustnice motylkowe
Przepustnice motylkowe mają dysk, który obraca się na osi umieszczonej w środku lub blisko środka korpusu. Są one kompaktowe i zazwyczaj lżejsze od innych typów przepustnic, co czyni je popularnym wyborem w miejscach, gdzie przestrzeń montażowa jest ograniczona.
Czym powinna wyróżniać się dobra przepustnica kołnierzowa?
Dobra przepustnica powinna cechować się przede wszystkim wysoką szczelnością, odpornością na korozję i zużycie, niskim współczynnikiem tarcia oraz zdolnością do pracy w różnorodnych warunkach ciśnieniowych czy temperaturowych. Ponadto, ważna jest łatwość obsługi oraz konserwacji, a także długa żywotność, co przekłada się na ograniczenie niespodziewanych przestojów np. w procesie produkcji. Wybierając przepustnicę kołnierzową, zwróć uwagę na jej konstrukcję, materiały wykonania oraz typ, tak aby jak najlepiej odpowiadała specyficznym wymaganiom danego środowiska przemysłowego.
