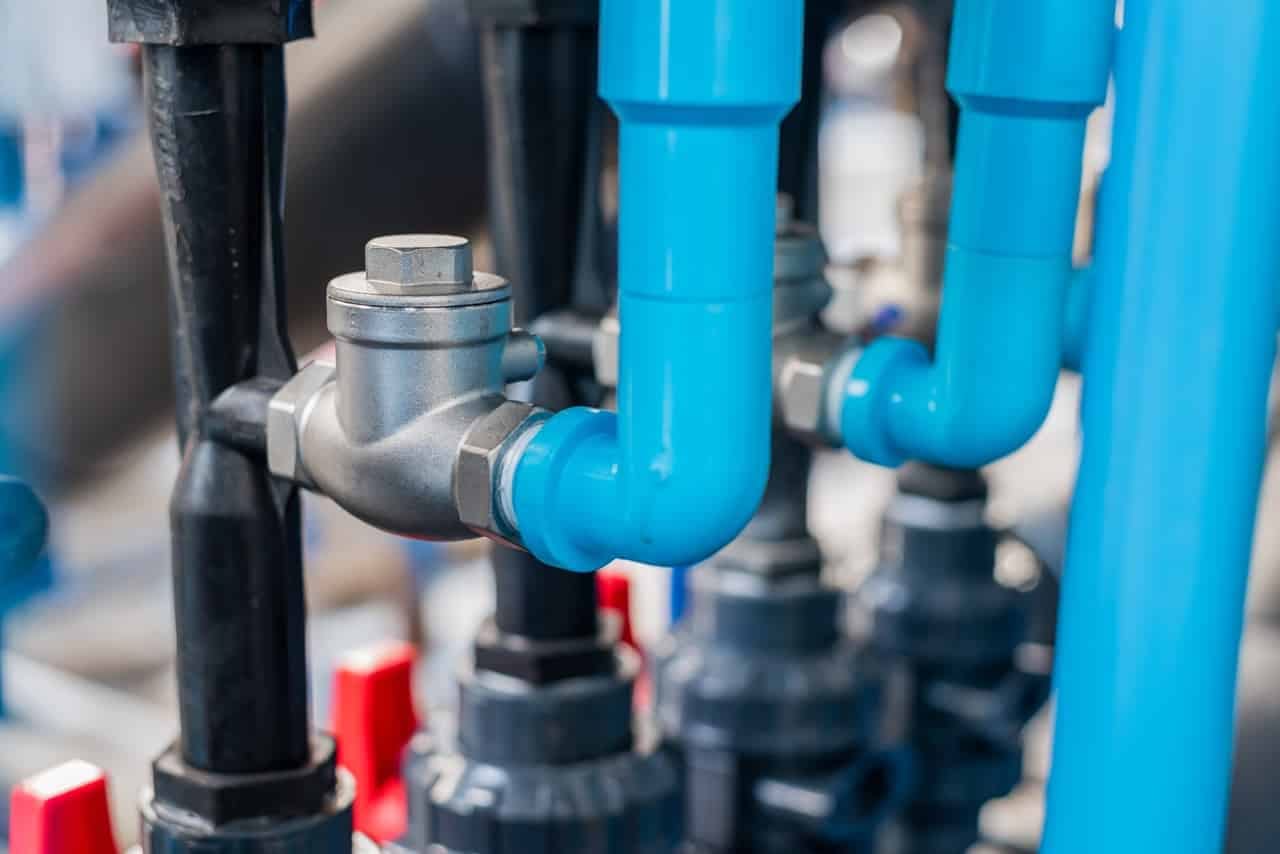

Kluczowym elementem wielu systemów hydraulicznych, który zapewnia prawidłowy kierunek przepływu medium i chroni instalację przed niepożądanymi skutkami jego odwrócenia, jest zawór zwrotny. Rola tego elementu bywa nieoceniona w zapewnieniu ciągłości oraz bezpieczeństwa pracy zarówno w prostych, jak i skomplikowanych rurociągach, a także w urządzeniach codziennego użytku. Zrozumienie jak działa zawór zwrotny, jak jest zbudowany oraz gdzie warto go montować pozwala na optymalizację wielu procesów. Sprawdź, co trzeba wiedzieć na temat tego popularnego komponentu.
Zawór zwrotny – definicja
Zawór zwrotny, znany również jako zawór jednokierunkowy, to specjalny element, instalowany w systemach rurociągowych, który umożliwia przepływ medium (cieczy lub gazu) tylko w jednym kierunku i automatycznie blokuje przepływ w przeciwnym kierunku. Jego główna zasada działania opiera się na zapobieganiu zjawisku cofania się medium, co jest kluczowe dla ochrony instalacji lub urządzeń przed zanieczyszczeniami, uszkodzeniami oraz niekontrolowanym mieszaniem się różnych mediów w jednym systemie. Zastosowanie tego typu elementów jest powszechne w wielu obszarach – spotykamy m.in.: zawór zwrotny w instalacji CO, zawór zwrotny do gazu, czy zawór zwrotny do kanalizacji.
Zawór zwrotny – budowa
Nie zawsze łatwo na pierwszy rzut oka rozpoznać zawór zwrotny. Budowa tego elementu może się różnić w zależności od jego przeznaczenia, jednak wszystkie modele opierają się na kilku kluczowych częściach. Centralnym komponentem zaworu jest zamknięcie, które może przybierać różne formy, np.: klapki, tłoka, kulki, grzyba lub płytki. Ten ruchomy element jest zwykle umieszczony tak, aby swobodnie przepuszczał medium w pożądanym kierunku, a blokował przepływ, jeśli ciśnienie medium zmienia się i zaczyna płynąć w przeciwnym kierunku. Jego ruch jest często wspomagany przez mechanizm sprężynowy, który zamyka zawór, gdy przepływ zostaje zatrzymany lub zmieniony.
Materiały używane do produkcji tego typu zaworów są dobierane w zależności od rodzaju medium oraz od warunków, w jakich będzie pracował zawór zwrotny. Budowa korpusu to zwykle różne gatunki stali, w tym stal nierdzewna, która jest odporna na korozję i wysokie temperatury, czy mosiądz, znany z dobrej odporności na korozję i stosunkowo niskiego kosztu. Wszystkie materiały muszą spełniać odpowiednie normy, aby zapewnić trwałość i niezawodność zaworu w różnych środowiskach pracy.
Konstrukcja zaworu zwrotnego jest również zaprojektowana tak, aby zminimalizować opór przepływu, gdy zawór jest otwarty, co jest istotne dla zachowania efektywności systemu. W zależności od typu zaworu, mechanizmy zamykające mogą być projektowane do pracy w bardzo różnych warunkach ciśnieniowych i przepływowych. Na przykład zawory klapowe są idealne dla systemów o dużym przepływie i niskim oporze, podczas gdy zawór zwrotny kulowy jest lepszy do kontrolowania przepływów mediów zanieczyszczonych np. ścieków.
Zawór zwrotny – zasada działania
Wyjaśniliśmy już jak działa i jak zbudowany jest zawór zwrotny. Zasada działania tego elementu również jest bardzo prosta. Cały mechanizm opiera się głównie na różnicy ciśnień po obu stronach części zamykającej przepływ. Gdy ciśnienie po stronie wejściowej zaworu jest wyższe niż po stronie wyjściowej, siła ta przesuwa element zamykający (np. klapkę, kulę czy tłok) z jego siedziska, umożliwiając transport medium. Kiedy ciśnienie się wyrówna lub ciśnienie po stronie wyjściowej stanie się wyższe, element zamykający wraca na swoje miejsce, szczelnie zamykając przepływ i zapobiegając cofaniu się medium.
Mechanizm sprężynowy często wspomaga działanie elementu zamykającego, zapewniając jego szybki powrót do pozycji zamkniętej, gdy tylko przepływ zostaje zahamowany lub zmienia kierunek. To rozwiązanie jest kluczowe w aplikacjach, gdzie szybka reakcja zaworu jest niezbędna do ochrony systemu, np. w instalacjach przemysłowych – w nich nagłe zmiany kierunku przepływu mogą spowodować poważne uszkodzenia lub awarie.
Efektywność zaworu zwrotnego do gazu lub cieczy zależy nie tylko od jego mechanizmu działania, ale również od precyzyjnego dopasowania i wykonania wszystkich komponentów. Nieszczelności, spowodowane np. zużyciem elementu zamykającego lub jego nieprawidłową instalacją, mogą prowadzić do przecieków i zmniejszać ogólną wydajność systemu. Dlatego też regularne sprawdzanie jak działa zawór zwrotny oraz prace konserwacyjne są kluczowe dla zachowania długotrwałej funkcjonalności całego systemu, w którym taki element jest zamontowany.
Zawór zwrotny – rodzaje
Choć ich zasada działania jest taka sama, to istnieje wiele rodzajów zaworów zwrotnych, różniących się budową i przeznaczeniem, które są dostosowane do specyficznych wymagań szeregu systemów. Poniżej przedstawiamy kilka najpopularniejszych typów:
- Zawór klapowy – ma prostą konstrukcję z klapką, która podnosi się, pozwalając na przepływ medium w jednym kierunku i opada, zamykając przepływ, gdy medium próbuje płynąć w przeciwnym kierunku. To dobry zawór zwrotny do kanalizacji, ponieważ świetnie sprawdza się w przypadku dużych przepływów i niskiego oporu.
- Zawór zwrotny kulowy – zamykający element ma w nim formę kuli, która jest przesuwana przez przepływ medium w przeciwną stronę, blokując otwór. Zawory kulowe są szczególnie skuteczne w zapewnianiu szczelności i są często stosowane w aplikacjach, gdzie wymagana jest maksymalna ochrona przed cofaniem się medium.
- Zawór tłokowy – ma tłok lub stożek, który przemieszcza się wzdłuż cylindrycznej komory, zamykając lub otwierając przepływ. Wariant ten jest bardzo precyzyjny i może być używany w aplikacjach wymagających dokładnej kontroli przepływu.
- Zawór dwuklapowy – ma dwie klapy, które otwierają się pod wpływem przepływu medium oraz zamykają pod wpływem jego ciśnienia zwrotnego. Jest bardziej kompaktowy niż zawór klapowy kołnierzowy i często stosowany w miejscach o ograniczonej przestrzeni.
Zawór zwrotny – przed czy za pompą
Oprócz pytań o to, jak działa zawór zwrotny, bardzo często pojawiają się wątpliwości związane z tym, gdzie zamontować taki element, np. przed czy za pompą do wody. Instalacja zależy od specyficznych wymagań i charakterystyki systemu, w którym zawór zwrotny kulowy lub innego typu ma funkcjonować. Ważne, aby uwzględnić warunki przepływu, ciśnienie, a także specyfikę medium, ponieważ te czynniki wpływają na decyzję o optymalnym umiejscowieniu zaworu.
Przykładowo, montaż zaworu zwrotnego w instalacji CO za pompą może być korzystny w celu ochrony urządzenia przed skutkami ciśnienia zwrotnego i zabezpieczeniem przed ewentualnym cofaniem się wody, natomiast umiejscowienie go przed pompą może zapobiegać problemom związanych z zasysaniem powietrza do układu. Niezależnie od wybranej lokalizacji, kluczowe jest zwrócenie uwagi na oznaczenie zaworu zwrotnego, które wskazuje kierunek przepływu medium.
